Głośnik Beyma CD-14Fe 1,4" 60 W
- Beyma CD-14Fe to driver kompresyjny z gardłem 1,4" i ferrytowym układem magnetycznym. Moc 60 W AES powyżej 0,8 kHz lub 80 W powyżej 1 kHz, skuteczność 107 dB, pasmo 0,5–16 kHz. Cewka 63,5 mm, gęstość strumienia 1,55 T, masa 3,3 kg.
Produkty subskrypcyjne w twoim koszyku
Ustaw jedną częstotliwość dostaw dla wszystkich produktów subskrypcyjnych z twojego koszyka co:
Produkty subskrypcyjne w twoim koszyku
Beyma CD-14Fe to ferrytowa wersja drivera CD-14Nd — ta sama cewka 63,5 mm i to samo gardło 1,4", w cięższym i tańszym układzie magnetycznym. Dolna granica pasma 0,5 kHz i możliwość podziału od 800 Hz czynią go dobrym partnerem dla przetworników nisko-średniotonowych o szerokim paśmie. Skuteczność 107 dB producent podaje w połączeniu z tubą TD-385.
Specyfikacja techniczna
| Moc AES | 60 W (powyżej 0,8 kHz) / 80 W (powyżej 1 kHz) |
|---|---|
| Moc programowa | 120 W (powyżej 0,8 kHz) / 160 W (powyżej 1 kHz) |
| Skuteczność | 107 dB (1 W / 1 m, z tubą TD-385) |

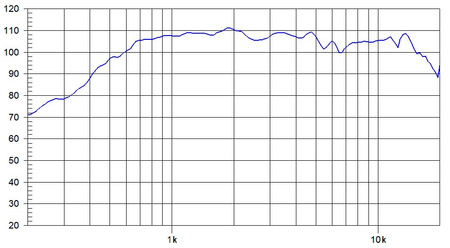

| Pasmo przenoszenia | 0,5–16 kHz |
| Impedancja nominalna | 8 Ω |
| Impedancja minimalna | 7 Ω @ 3 kHz |
| Zalecana częstotliwość zwrotnicy | od 800 Hz, min. 12 dB/okt. |
| Średnica cewki | 63,5 mm / 2,5" |
| Średnica wyjściowa (gardło) | 36 mm / 1,4" |
| Gęstość strumienia | 1,55 T |
| BL | 9,1 N/A |
| Średnica zewnętrzna | 145 mm |
| Głębokość | 62 mm |
| Układ magnetyczny | ferrytowy |
| Waga netto | 3,3 kg |
| Waga całkowita | 3,5 kg |
Pasuje do
Driver współpracuje z tubami Beymy o gardle 1,4": TD-385 (80º × 50º), TD-365 (60º × 50º), TD-565 (60º × 40º) i TD595 (90º × 40º), a także z falowodami SG6 i SG10.
Wersja neodymowa to CD-14Nd — ta sama cewka i gardło przy skuteczności 108 dB i masie 1,9 kg zamiast 3,3 kg.
Beyma stosuje zestaw drivera 1,4" z tubą TD-385 w projekcie kolumny FR-15WR: obudowa 432 × 720 × 414 mm, przetwornik 15WR400, pasmo 67 Hz – 20 kHz, skuteczność 99 dB, maksymalny poziom 131 dB.
Zastosowanie
- Kolumny dwudrożne PA i systemy estradowe.
- Zestawy z niskim punktem podziału — od 800 Hz.
- Instalacje stałe, gdzie masa drivera nie ma znaczenia.
- Monitory sceniczne z tubą 1,4".
- Wymiana driverów 1,4" o standardowym rozstawie.
Najczęściej zadawane pytania
Dlaczego podane są dwie wartości mocy?
Obciążalność zależy od punktu podziału. Przy filtrze od 800 Hz to 60 W AES, przy filtrze od 1 kHz — 80 W AES. Im niżej pracuje driver, tym większe wychylenie membrany przy tej samej mocy.
Czym różni się CD-14Fe od CD-14Nd?
Układem magnetycznym i masą: ferryt i 3,3 kg wobec neodymu i 1,9 kg. Skuteczność 107 wobec 108 dB, pasmo do 16 wobec 17 kHz. Cewka, gardło i rozstaw montażowy są identyczne.
Czy CD-14Fe wymaga tuby?
Tak. Skuteczność 107 dB podana jest z tubą TD-385; bez obciążenia akustycznego charakterystyka jest nieprawidłowa, a membranie grozi uszkodzenie.
Jakie gardło ma CD-14Fe?
1,4 cala, czyli 36 mm. Tuba musi mieć odpowiadające mu gardło i standardowy kołnierz montażowy Beymy — cztery śruby na okręgu ø 101,6 mm.
Dlaczego górna granica to 16 kHz?
To typowa granica dla drivera z cewką 2,5" w układzie ferrytowym. Powyżej 16 kHz charakterystyka opada — w nagłośnieniu estradowym nie ma to praktycznego znaczenia.
Ile waży CD-14Fe?
3,3 kg netto, 3,5 kg w opakowaniu — bez tuby.
