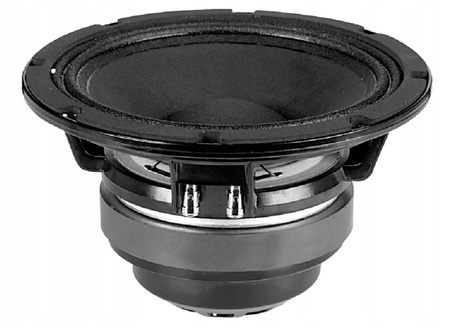

Głośnik Beyma 8XC20 8" 170/40 W
- Beyma 8XC20 to 8-calowy przetwornik koaksjalny — sekcja niskotonowa 170 W AES i wysokotonowa 40 W we wspólnej osi. Pełne pasmo 65–20000 Hz, skuteczność 95/105 dB, podział od 1,5 kHz. Montaż od frontu lub od tyłu. Producent oferuje zwrotnicę FD-2XA.
Produkty subskrypcyjne w twoim koszyku
Ustaw jedną częstotliwość dostaw dla wszystkich produktów subskrypcyjnych z twojego koszyka co:
Produkty subskrypcyjne w twoim koszyku
Beyma 8XC20 pokrywa pasmo 65–20000 Hz z jednego punktu na przegrodzie. Sekcja niskotonowa 170 W AES pracuje na cewce 51,7 mm, wysokotonowa 40 W na cewce 44,4 mm, rozdzielone filtrem od 1,5 kHz. Podobnie jak reszta serii XC, przetwornik ma dedykowaną zwrotnicę pasywną FD-2XA — dobraną fabrycznie pod ten układ. Producent przewiduje montaż zarówno od frontu, jak i od tyłu przegrody.
Specyfikacja techniczna
| Moc AES (LF / HF) | 170 / 40 W |
|---|---|
| Moc programowa (LF / HF) | 340 / 80 W |
| Skuteczność (LF / HF) | 95 / 105 dB (1 W / 1 m) |
| Pasmo przenoszenia | 65–20000 Hz |
| Impedancja nominalna (LF / HF) | 8 / 16 Ω |
| Impedancja minimalna (LF / HF) | 7 / 10,9 Ω |
| Zalecana częstotliwość zwrotnicy | od 1,5 kHz, min. 12 dB/okt. |
| Średnica znamionowa | 200 mm / 8" |
| Średnica cewki (LF / HF) | 51,7 / 44,4 mm |
| Fs | 75 Hz |
| Re | 6,3 Ω |
| Qms / Qes / Qts | 7,4 / 0,42 / 0,40 |
| Vas | 17 l |
| Cms | 250 µm/N |
| Rms | 1,1 kg/s |
| Sd | 0,0220 m² |
| Xmax | 5 mm |
| Vd | 111 cm³ |
| Le @ 1 kHz | 1,2 mH |
| BL | 11,3 N/A |
| Masa drgająca (Mms) | 0,018 kg |
| Głębokość zabudowy | 131 mm |
| Waga netto | 3,7 kg |
| Waga całkowita | 4,2 kg |
Montaż
Wycięcie w przegrodzie: 181 mm — producent podaje tę samą wartość dla montażu od frontu i od tyłu. Rozstaw otworów montażowych 198 mm, średnica zewnętrzna kosza 212 mm, głębokość zabudowy 131 mm.
Pasuje do
Producent oferuje do tej serii dedykowaną zwrotnicę pasywną FD-2XA, dobraną pod parametry obu sekcji.
Wycięcie 181 mm pokrywa się z 8P300Fe/N, 8CFX260Nd i 8NMFW. Większy przedstawiciel serii to 10XC25 (10", 250/40 W).
Zastosowanie
- Kompaktowe kolumny pełnopasmowe i monitory.
- Instalacje sufitowe — możliwy montaż od tyłu przegrody.
- Systemy rozproszone i nagłośnienie stref.
- Konstrukcje z gotową zwrotnicą pasywną FD-2XA.
- Zestawy dwudrożne z podziałem od 1,5 kHz.
Najczęściej zadawane pytania
Jakie wycięcie w przegrodzie wymaga 8XC20?
181 mm — zarówno przy montażu od frontu, jak i od tyłu. Rozstaw śrub 198 mm, średnica zewnętrzna kosza 212 mm.
Czym jest zwrotnica FD-2XA?
To pasywna zwrotnica projektowana przez Beymę pod przetworniki koaksjalne serii XC i XA. Zawiera filtr o właściwym nachyleniu oraz tłumik wyrównujący różnicę skuteczności między sekcjami — gotowe rozwiązanie zamiast samodzielnego dobierania elementów.
Czy 8XC20 wymaga zwrotnicy?
Tak. Obie sekcje mają osobne przyłącza i muszą być rozdzielone filtrem od 1,5 kHz przy nachyleniu minimum 12 dB/oktawę. Sekcja HF ma impedancję 16 Ω, sekcja LF — 8 Ω.
Czym różni się od 10XC25?
Średnicą i mocą: 8" ma 170/40 W AES i pasmo od 65 Hz, 10" — 250/40 W i pasmo od 60 Hz przy Fs 63 Hz. Oba mają ten sam podział od 1,5 kHz i tę samą zwrotnicę FD-2XA.
Jaką obudowę zastosować?
Vas 17 l i Qts 0,40 wskazują na małą obudowę bass-reflex. Producent nie podaje dla tego modelu jednej zalecanej wartości.
Ile waży 8XC20?
3,7 kg netto, 4,2 kg w opakowaniu.
