Głośnik Beyma 5CX200Fe 5" 150/25 W
- Beyma 5CX200Fe to 5-calowy przetwornik koaksjalny — sekcja niskotonowa 150 W AES i wysokotonowa 25 W AES we wspólnej osi. Pasmo 85–20000 Hz, skuteczność 92/105 dB, podział od 3,5 kHz. Wycięcie 120 mm, masa 2,5 kg.
Produkty subskrypcyjne w twoim koszyku
Ustaw jedną częstotliwość dostaw dla wszystkich produktów subskrypcyjnych z twojego koszyka co:
Produkty subskrypcyjne w twoim koszyku
Beyma 5CX200Fe łączy w jednym koszu przetwornik nisko-średniotonowy i wysokotonowy pracujące na wspólnej osi. Taki układ daje punktowe źródło dźwięku — sekcje nie rozjeżdżają się fazowo poza osią, co ma znaczenie w monitorach i małych instalacjach. Sekcja LF przenosi 150 W AES przy 92 dB, sekcja HF 25 W przy 105 dB, z podziałem od 3,5 kHz. Cały przetwornik waży 2,5 kg i mieści się w wycięciu 120 mm.
Specyfikacja techniczna
| Moc AES (LF / HF) | 150 / 25 W |
|---|---|
| Moc programowa (LF / HF) | 300 / 50 W |
| Skuteczność (LF / HF) | 92 / 105 dB (1 W / 1 m) |

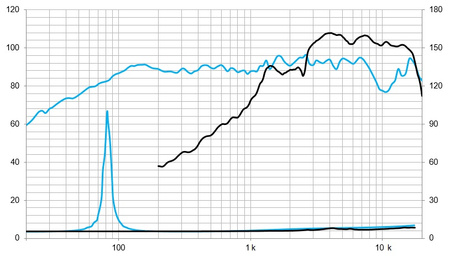

| Pasmo przenoszenia | 85–20000 Hz |
| Impedancja nominalna (LF / HF) | 8 / 8 Ω |
| Impedancja minimalna (LF / HF) | 5,2 / 5,9 Ω |
| Zalecana częstotliwość zwrotnicy | od 3,5 kHz, min. 12 dB/okt. |
| Średnica znamionowa | 125 mm / 5" |
| Średnica cewki (LF / HF) | 38,1 mm / 25,4 mm |
| Fs | 82 Hz |
| Re | 5,1 Ω |
| Qms / Qes / Qts | 9,1 / 0,43 / 0,41 |
| Vas | 5,3 l |
| Cms | 419 µm/N |
| Rms | 0,5 kg/s |
| Sd | 0,0095 m² |
| Xmax | 5,7 mm |
| Vd | 48 cm³ |
| Le @ 1 kHz | 0,25 mH |
| BL | 7,4 N/A |
| Układ magnetyczny | ferrytowy |
| Głębokość zabudowy | 107 mm |
| Waga netto | 2,5 kg |
| Waga całkowita | 2,6 kg |
Montaż
Wycięcie w przegrodzie: 120 mm (montaż od frontu). Rozstaw otworów montażowych 141,5 mm, średnica zewnętrzna kosza 155 mm, głębokość zabudowy 107 mm.
Pasuje do
Ten sam układ w większej średnicy oferuje 6CX200Fe (6,5", 200/25 W). Obie sekcje 5CX200Fe wymagają osobnych torów wzmacniacza albo pasywnej zwrotnicy o nachyleniu minimum 12 dB/oktawę przy 3,5 kHz.
Zastosowanie
- Kompaktowe monitory i głośniki instalacyjne.
- Systemy rozproszone, w których liczy się spójność fazowa poza osią.
- Zabudowa w sufitach i ścianach — mała głębokość i jedno wycięcie.
- Nagłośnienie mobilne i systemy przenośne małej mocy.
- Konstrukcje dwudrożne bez osobnego tweetera na przegrodzie.
Najczęściej zadawane pytania
Co oznacza "koaksjalny"?
Sekcja wysokotonowa jest zamontowana w osi sekcji niskotonowej, zwykle w środku układu magnetycznego. Dźwięk z obu przetworników wychodzi z tego samego punktu, więc relacja fazowa nie zmienia się wraz z kątem odsłuchu.
Jakie wycięcie w przegrodzie wymaga 5CX200Fe?
120 mm. Rozstaw śrub 141,5 mm, kosz o średnicy zewnętrznej 155 mm, głębokość zabudowy 107 mm.
Czy 5CX200Fe wymaga zwrotnicy?
Tak. Obie sekcje mają osobne przyłącza i muszą być rozdzielone filtrem od 3,5 kHz przy nachyleniu minimum 12 dB/oktawę. Podanie pełnego sygnału na sekcję HF o obciążalności 25 W kończy się jej uszkodzeniem.
Dlaczego sekcja HF ma 105 dB, a LF tylko 92 dB?
To normalne w koaksjalach — sekcja wysokotonowa pracuje przez ustnik i gardło pełniące funkcję tuby, co podnosi jej sprawność. Różnicę 13 dB wyrównuje się tłumikiem w zwrotnicy albo korekcją w procesorze.
Jaką objętość obudowy zastosować?
Vas 5,3 l i Qts 0,41 wskazują na małą obudowę zamkniętą lub bass-reflex. Producent nie podaje dla tego modelu jednej zalecanej wartości.
Czym różni się 5CX200Fe od 6CX200Fe?
Średnicą 5" wobec 6,5" i mocą sekcji LF: 150 wobec 200 W AES. Sekcja wysokotonowa i punkt podziału są w obu takie same.
