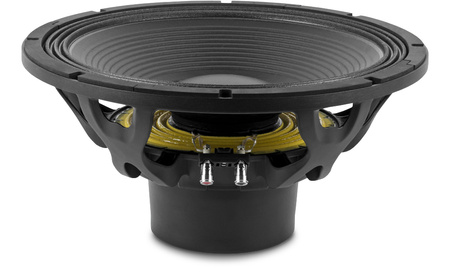

Beyma 15LEX1600Nd to 15-calowy przetwornik niskotonowy o mocy 1600 W AES, przeznaczony do subwooferów estradowych. Neodymowy układ magnetyczny z systemem chłodzenia MALTCROSS® ogranicza kompresję mocy przy długiej pracy pod pełnym obciążeniem — problem, który w subwooferach objawia się stopniowym spadkiem poziomu w trakcie koncertu.
Gotowy projekt obudowy od producenta
Beyma publikuje kompletną dokumentację skrzyni S-15LEX1600, opracowaną specjalnie pod ten przetwornik:
| Wymiary skrzyni | 487 x 476 x 604 mm |
|---|
| Materiał | sklejka brzozowa 18 mm |
|---|
| Pasmo (±3 dB) | 41–180 Hz |
|---|
| Pasmo użyteczne (−10 dB) | 33 Hz – 1,80 kHz |
|---|
| Skuteczność systemu | 96 dB (1 W / 1 m) |
|---|
| Maksymalny SPL | 134 dB |
|---|
| Moc AES | 1600 W |
|---|
| Impedancja nominalna | 8 Ω |
|---|
| Złącza | 2 x NL4 |
|---|
Dokumentacja obejmuje widok rozstrzelony, listę elementów z wymiarami do cięcia oraz rysunki przegrody i tunelu. Jest dołączona do tej karty produktu jako załącznik. Dostępny jest też projekt podwójny S-215LEX1600 — skrzynia 970 x 476 x 608 mm, pasmo 38–320 Hz, maksymalny SPL 143 dB przy 3200 W.
Montaż
Średnica otworu w przegrodzie: 393 mm.
Zastosowanie
- Subwoofery estradowe budowane wg projektu producenta.
- Systemy koncertowe wymagające wysokiego SPL w paśmie 40–180 Hz.
- Konstrukcje podwieszane — neodym obniża masę w stosunku do odpowiedników ferrytowych.
- Instalacje pracujące długo pod pełnym obciążeniem, dzięki chłodzeniu MALTCROSS.
- Skrzynie podwójne wg projektu S-215LEX1600.
Najczęściej zadawane pytania
Do jakiej obudowy pasuje Beyma 15LEX1600Nd?
Producent publikuje gotowy projekt S-15LEX1600: skrzynia 487 x 476 x 604 mm ze sklejki brzozowej 18 mm, dająca pasmo 41–180 Hz przy maksymalnym SPL 134 dB. Pełna dokumentacja z listą elementów jest w załączniku.
Jaki otwór wyciąć w przegrodzie?
393 mm.
Czy jest projekt na dwa głośniki?
Tak. Projekt S-215LEX1600 opisuje skrzynię 970 x 476 x 608 mm na dwa przetworniki — pasmo 38–320 Hz, moc 3200 W i maksymalny SPL 143 dB, czyli o 9 dB więcej niż pojedyncza.
Do czego służy system MALTCROSS?
To rozwiązanie chłodzenia obwodu magnetycznego. Ogranicza kompresję mocy, czyli spadek skuteczności przy nagrzaniu cewki — w subwooferze, gdzie moc podawana jest w sposób ciągły, to realna różnica słyszalna po godzinie pracy.
Gdzie znajdę pełne parametry Thiele–Small?
W karcie katalogowej producenta dołączonej do tej strony jako załącznik.
Jaki wzmacniacz do tego głośnika?
Przy 8 Ω i mocy AES 1600 W właściwa będzie końcówka oddająca 1600–3200 W na 8 Ω, z limiterem ustawionym na moc AES w pracy ciągłej.
